DY-2(Pull-off Tester: DY-206, 216, 225, 인장강도 측정기)
- 정확성 : 모르타르 및 렌더의 접착 강도 테스트와 같은 저강도 응용 분야에 대한 이상적인 교정 정확도 EN ISO 7500-1 Class 2
- 성능 : 다양한 애플리케이션을 포괄하는 포괄적인 테스트 디스크 범위와 완벽한 보고 기능을 갖춘 조절 가능한 발 구성
- 편의성 : 주요 매개변수의 간단한 프로그래밍 프로세스와 완전 자동화된 테스트에 추가하기 위해 오버헤드 벽에서도 쉽게 작동 가능
제품 설명
콘크리트 강도 시험을 위한 완전 자동화된 풀오프 접착력 시험기
콘크리트 보수의 품질은 보수재와 모재 사이의 접착력에 의해 결정됩니다. 부착 강도를 평가하는 데 가장 널리 사용되는 시험 방법은 풀오프 시험입니다. Proceq DY-2 자동 풀오프 시험기 제품군은 탁월한 작동 편의성과 완벽한 시험 기록 저장 기능을 통해 모든 풀오프 적용 분야에 적용 가능합니다. 피드백 제어 모터가 내장된 Proceq DY-2는 모든 표준에 명시된 대로 하중 속도를 조절하여 가장 반복 가능한 결과를 위한 완전 자동화된 시험을 제공합니다. 이 정밀 기기는 가벼워 벽이나 천장에서도 쉽게 조작할 수 있습니다.
PROCEQ DY-2 풀오프 테스터
-콘크리트 부착 강도 측정기
-경량, 휴대용
-내장된 피드백 제어식 모터로 일정한 하중비 적용 가능
-적용되는 하중을 PC에서 그래프로 기록
-오류 모드 정보 저장 기능
-세 가지 모델(DY-206, DY-216, DY-225)로 필요한 인장력 선택 적용 가능 (최대 6KN, 16KN, 25KN)
- 정확성 : 모르타르 및 렌더의 접착 강도 테스트와 같은 저강도 응용 분야에 대한 이상적인 교정 정확도 EN ISO 7500-1 Class 2
- 성능 : 다양한 애플리케이션을 포괄하는 포괄적인 테스트 디스크 범위와 완벽한 보고 기능을 갖춘 조절 가능한 발 구성
- 편의성 : 주요 매개변수의 간단한 프로그래밍 프로세스와 완전 자동화된 테스트에 추가하기 위해 오버헤드 벽에서도 쉽게 작동 가능
- 인장력 :
-DY-206(0.6~ 6KN), 테스트 디스크(0.3 ~ 3.1 MPa)
-DY-216(1.6~16KN), 테스트 디스크(0.81 ~ 8.1 MPa)
-DY-225(2.5~25KN), 테스트 디스크(1.3 ~ 12.7 MPa)
- 분해능 : 0.01N/mm²
- 정밀도 : 최대 인장력의 20%로부터 +/- 1%
- 무게 : 4.5kg
- 메모리 : 내장 메모리 100개 저장
- 작동온도 : -0℃ ~ +50℃
- 보관온도 : -0℃ ~ +70℃
<DY-206>
저강도 응용 분야에 이상적인 자동 풀오프 테스터
- 신뢰할 수 있는 교정 정확도
- 포괄적인 테스트 디스크 범위
- 작동 및 프로그래밍이 쉽습니다.
기술 사양
작동 범위 0.3~3.1MPa(44~443psi)
인장력(50mm 시험 디스크) 0.6~6kN(135~1349lbf)
최대 스트로크 5mm
최대 당김 속도 4.65mm/분(0.183인치/분)
기기 펌웨어
최대 하중
실제 하중률
테스트 기간
테스트의 전체 보고서
실패 모드 보고
계측기의 전체 데이터 검토
PC 소프트웨어 DY-2 실제 부하율 그래프의 라이브 뷰가 있는 링크
메모리 100개 측정
연결 USB를 PC에 연결하고 충전합니다.
교정 정확도 EN ISO 7500-1 Class 2(최대 힘의 20%에서 ±2%)
배터리 용량 1500mAh, 3.7V(최소 80회 측정)
무게 4.5kg
응용 프로그램:
✓모르타르 및 렌더링의 접착 강도
✓타일의 접착 강도
✓코팅 및 오버레이의 결합 강도
✓콘크리트 리노베이션의 인장 강도
자주 묻는 질문
DY의 정확도는 어떻게 되나요?
올바르게 교정된 경우, DY는 최대 부하의 20%~100% 범위에서 표시된 부하의 1% 이내의 정확도를 유지합니다.
최대 부하의 20% 미만에서는 1% 정확도를 보장할 수 없지만, 교정 테스트 결과 거의 모든 경우 2% 정확도는 일반적으로 최대 부하의 10%까지 낮아지는 것으로 나타났습니다.
최대 하중이 10% 미만인 경우 수치를 제공할 수 없습니다.
하중이 적용되지 않은 상태에서 표시될 수 있는 잔류 하중 허용치는 최대 하중의 1%를 기준으로 결정됩니다.
DY는 어떻게 교정되나요?
DY는 ISO EN 7500-1에 정의된 방법에 따라 교정됩니다. 정적 하중을 적용하여 DY를 교정하는 것은 불가능합니다. 대신, 천천히 증가하는 하중을 사용하여 교정합니다. 출시 당시 이 방법은 표준 부록에 정의되어 있었습니다. 현재는 표준 본문에 설명되어 있습니다.
이러한 보정을 수행하기 위해 필요한 소프트웨어는 다운로드 섹션에서 제공되는 DY-Link 소프트웨어에서 무료로 제공됩니다.
교정 기관을 위해 전체 교정 절차를 보여주는 영상도 제공됩니다. 영상 사본을 받으시려면 가까운 Screening Eagle/Proceq 담당자에게 문의하세요.
무부하 상태에서 DY가 항상 0.00으로 표시되는 것은 아닙니다. 어떻게 해야 하나요?
시스템의 허용 오차로 인해 작은 잔류 하중이 표시될 수 있습니다. 이는 조정할 수 없습니다. 정의된 한계 내에 있는 경우 측정 정확도와는 무관합니다. 무부하 상태에서 화면에 표시되는 하중의 허용값은 다음과 같습니다.
…………………………………………………………………………………………………………………………………………………………………………
| DY-206 | 6kN | <= 0.06kN |
| DY-216 | 16kN | <= 0.16kN |
| DY-225 | 25kN | <= 0.25kN |
표시된 잔류 하중이 이 값을 초과하면 계측기를 정비를 위해 보내야 합니다.

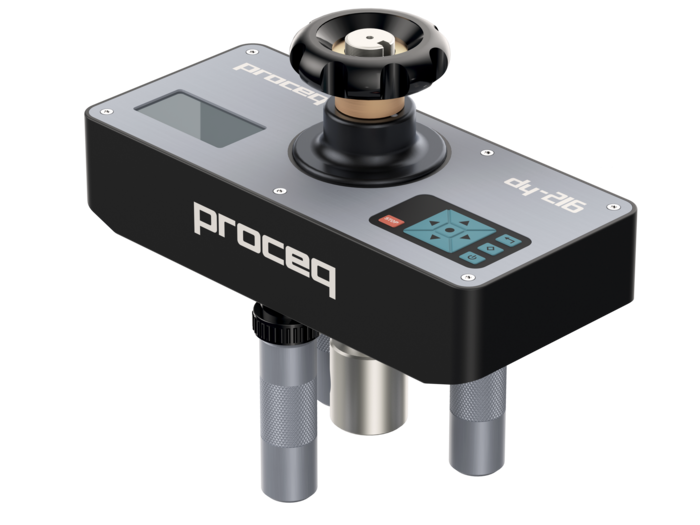

<DY-216>
중간 강도 응용 분야의 사용성 향상
대부분의 풀오프 테스트 애플리케이션에 적합한 중간 범위 계측기를 갖춘 자동 풀오프 테스터
- 최적의 교정 정확도
- 포괄적인 테스트 디스크 범위
- 작동 및 프로그래밍이 쉽습니다.
최대 16kN의 인장력으로 대부분의 중간 범위 애플리케이션에 대한 정확도가 향상되었습니다.
기술 사양
작동 범위 0.81~8.1MPa(118~1182psi)
인장력(50mm 시험 디스크) 1.6~16kN(60~3597lbf)
최대 스트로크 5mm
최대 당김 속도 4.65mm/분(0.183인치/분)
기기 펌웨어
최대 하중
실제 하중률
테스트 기간
테스트의 전체 보고서
실패 모드 보고
계측기의 전체 데이터 검토
PC 소프트웨어 DY-2 실제 부하율 그래프의 라이브 뷰가 있는 링크
메모리 100개 측정
연결 USB를 PC에 연결하고 충전합니다.
교정 정확도 EN ISO 7500-1 Class 1 (최대 힘의 20%에서 ±1%)
배터리 용량 1500mAh, 3.7V(최소 80회 측정)
무게 4.5kg
응용 프로그램:
✓모르타르 및 렌더링의 접착 강도
✓아스팔트의 접착 강도
✓타일의 접착 강도
✓코팅 및 오버레이의 접착 강도
✓FRP와 같은 수리 재료의 접착 강도
✓콘크리트 리노베이션의 인장 강도
<DY-225>
매우 높은 강도의 응용 분야에 대한 정확도 향상
매우 높은 강도의 응용 분야에 이상적인 자동 풀오프 테스터
- 교정 정확도 향상
- 포괄적인 테스트 디스크 범위
- 작동 및 프로그래밍이 쉽습니다.
최대 25kN의 인장력으로 매우 높은 강도의 응용 분야에 대한 정확도 향상
기술 사양
작동 범위 1.3~12.7MPa(185~1847psi)
인장력(50mm 시험 디스크) 2.5~25kN(562~5620lbf)
최대 스트로크 5mm
최대 당김 속도 2.2mm/분(0.086인치/분)
기기 펌웨어
최대 하중
실제 하중률
테스트 기간
테스트의 전체 보고서
실패 모드 보고
계측기의 전체 데이터 검토
PC 소프트웨어 DY-2 실제 부하율 그래프의 라이브 뷰가 있는 링크
메모리 100개 측정
연결 USB를 PC에 연결하고 충전합니다.
교정 정확도 EN ISO 7500-1 Class 1 (최대 힘의 20%에서 ±1%)
배터리 용량 1500mAh, 3.7V(최소 80회 측정)
무게 4.5kg
응용 프로그램:
– 코팅 및 오버레이의 접합 강도
– FRP와 같은 수리 재료의 접합 강도
– 콘크리트 리노베이션의 인장 강도
추가 응용 프로그램:
✓ 풀오프 방식 결합
✓ 복합소재에 코팅 적용
