제품 설명

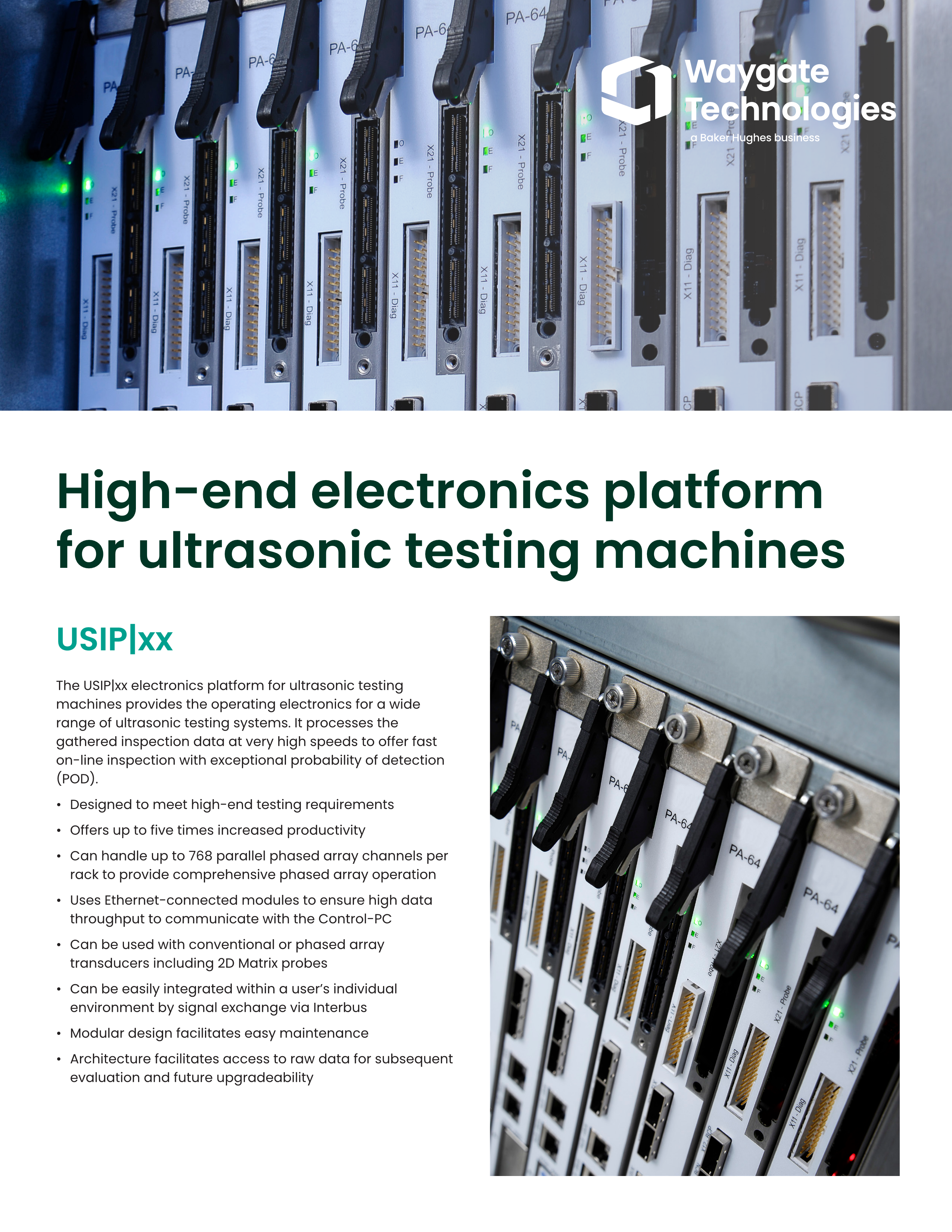

초음파 검사기용 USIP|xx 전자 플랫폼은 광범위한 초음파 검사 시스템에 필요한 작동 전자 장치를 제공합니다.

수집된 검사 데이터를 매우 빠른 속도로 처리하여 탁월한 검출 확률(POD)로 빠른 온라인 검사를 제공합니다.

• 최첨단 검사 요구 사항을 충족하도록 설계
• 생산성 최대 5배 향상
• 랙당 최대 768개의 병렬 위상 배열 채널을 처리하여 포괄적인 위상 배열 작동 제공
• 이더넷 연결 모듈을 사용하여 Control-PC와의 통신을 위한 높은 데이터 처리량 보장
• 2D 매트릭스 프로브를 포함한 기존 또는 위상 배열 트랜스듀서와 함께 사용 가능
• Interbus를 통한 신호 교환을 통해 사용자의 개별 환경에 쉽게 통합 가능
• 모듈식 설계로 유지 관리 용이
• 아키텍처를 통해 후속 평가 및 향후 업그레이드를 위한 원시 데이터 액세스 용이

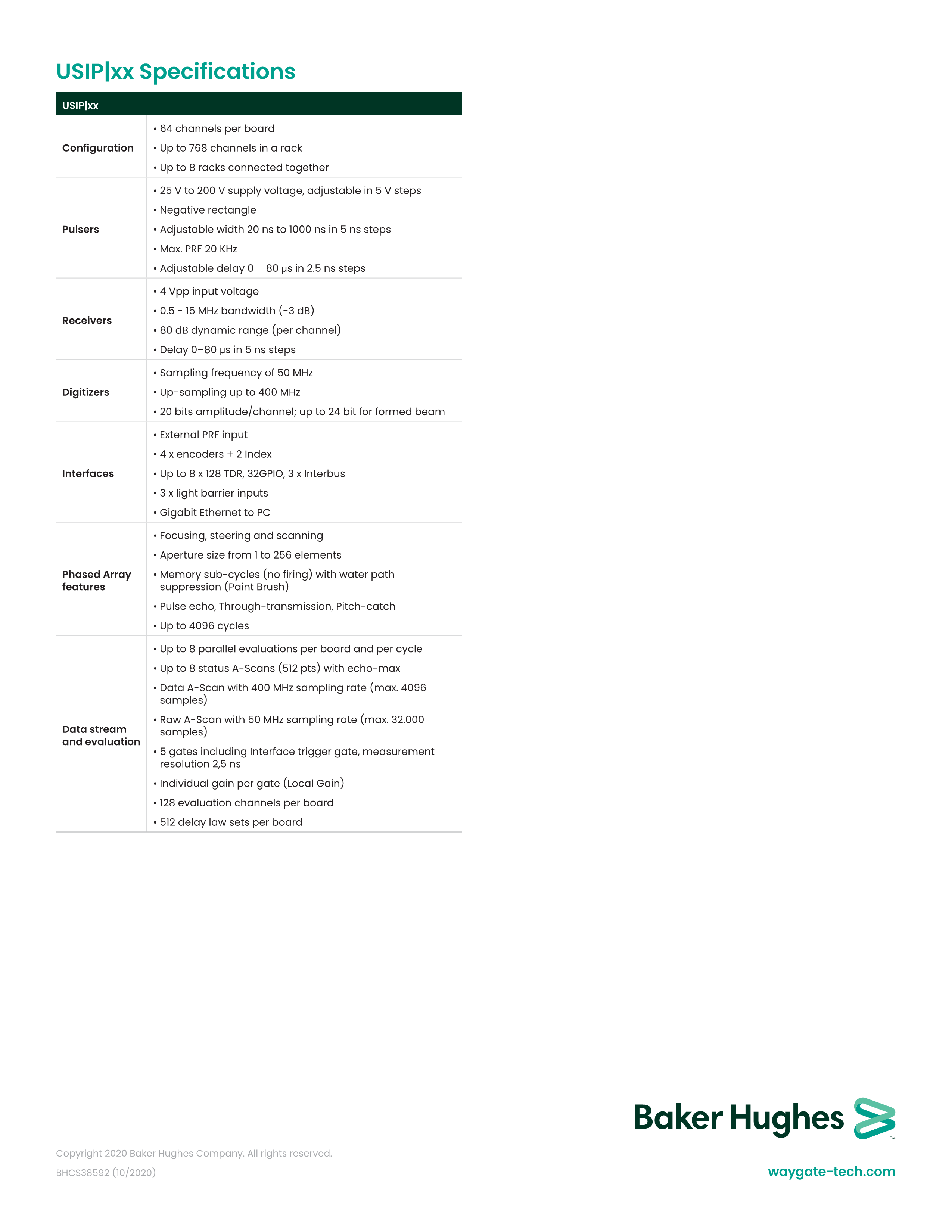

USIP|xx Specifications

USIP|xx

Configuration

• 64 channels per board
• Up to 768 channels in a rack
• Up to 8 racks connected together

Pulsers

• 25 V to 200 V supply voltage, adjustable in 5 V steps
• Negative rectangle
• Adjustable width 20 ns to 1000 ns in 5 ns steps
• Max. PRF 20 KHz
• Adjustable delay 0 – 80 μs in 2.5 ns steps

Receivers

• 4 Vpp input voltage
• 0.5 – 15 MHz bandwidth (-3 dB)
• 80 dB dynamic range (per channel)
• Delay 0–80 μs in 5 ns steps

Digitizers

• Sampling frequency of 50 MHz
• Up-sampling up to 400 MHz
• 20 bits amplitude/channel; up to 24 bit for formed beam

Interfaces

• External PRF input
• 4 x encoders + 2 Index
• Up to 8 x 128 TDR, 32GPIO, 3 x Interbus
• 3 x light barrier inputs
• Gigabit Ethernet to PC

Phased Array

features

• Focusing, steering and scanning
• Aperture size from 1 to 256 elements
• Memory sub-cycles (no firing) with water path

suppression (Paint Brush)

• Pulse echo, Through-transmission, Pitch-catch
• Up to 4096 cycles

Data stream and evaluation

• Up to 8 parallel evaluations per board and per cycle
• Up to 8 status A-Scans (512 pts) with echo-max
• Data A-Scan with 400 MHz sampling rate (max. 4096 samples)

• Raw A-Scan with 50 MHz sampling rate (max. 32.000 samples)

• 5 gates including Interface trigger gate, measurement resolution 2,5 ns

• Individual gain per gate (Local Gain)
• 128 evaluation channels per board
• 512 delay law sets per board
